Принцип и схема работы твердотопливного котла

 При всех своих технических и бытовых ограничениях отопительные котлы, работающие на твердом топливе, обладают существенным преимуществом – практически полной энергонезависимостью. Сделав необходимые запасы дров, угля или пеллет, можно не опасаться внезапных перебоев с подачей газа или электроэнергии. Потому установка таких агрегатов целесообразна в первую очередь для загородных домов, а также в небольших населенных пунктах. Досконально зная, как работает твердотопливный котел, осуществив правильный выбор его типоразмера, можно обеспечить собственному жилью достаточные комфорт и удобства.


Конструктивные разновидности систем

Если не брать во внимание традиционные печи на твердом топливе, необходимо констатировать, что разновидностей видов твердотопливных устройств немного. Они подразделяются на агрегаты с ручной либо автоматической загрузкой топлива. Более интересны конструктивные отличия, которые учитывают разные принципы горения сырья. Например, котлы с ручной загрузкой (которая относительно твердого топлива – процесс довольно грязный и трудоемкий) постепенно выделили из своей среды два вида агрегатов, где загрузочный период стал значительно длиннее, а КПД агрегатов существенно возрос. Это – пиролизные котлы, а также котлы длительного горения.

Принцип работы пиролизного котла состоит в том, что в его топочную камеру воздух подается с некоторым, некритичным для стабильности процесса горения, недостатком. В результате углерод, содержащийся в топливе, окисляется кислородом не до обычной двуокиси углерода СО2, а до окиси СО. Последняя является основным компонентом генераторного газа, который, несмотря на свою сравнительно низкую теплотворную способность (по сравнению с природным газом), при горении выделяет достаточно дополнительного тепла.

Агрегаты длительного горения, разработанные литовским инженером Э. Штрупайтисом и производимые торговой маркой Stropuva (Латвия), реализуют принципиально иную последовательность сгорания твердого топлива, чем обычные котлы. Работающие как на дровах, так и на угле, такие устройства отличаются еще большими интервалами между загрузкой, что очень удобно для эксплуатации.

Реализация принципа пиролиза

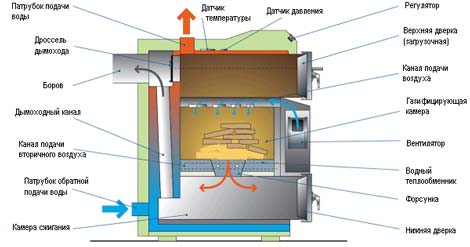

[схема, как что работает]
Как работает стальной твердотопливный котел пиролизного типа? Ввиду токсичности СО (бытовым потребителям он знаком как угарный газ), устройства контроля за процессом горения разрабатываются особенно тщательно. Конструктивно такой агрегат состоит из:

газифицирующей (или верхней) камеры;
нижней топочной камеры;
разделительных колосников;
дымососа;
корпуса с дверцей и контрольно-измерительной панели.

Запуск и работа твердотопливного котла пиролизного типа производятся в следующей последовательности.

Дрова загружаются на колосниковую решетку.
Производится поджиг дров, после чего дверца закрывается.
Открывается заслонка дымососа, за счет разницы давлений в верхнюю камеру начинает поступать воздух.
Выделяющийся при сгорании с недостатком воздуха генераторный газ – тяжелее воздуха, поэтому он опускается в нижнюю топку, где начинает гореть.
Вследствие постоянной циркуляции воздуха процесс горения в нижней и верхней топках стабилизируется. Остается только контролировать устойчивость процесса верхнего дутья и количество топлива в верхней топке, а также периодически удалять золу из нижней топочной камеры.

Преимущества пиролизных котлов:

Используя механический регулятор подачи воздуха, можно увеличивать время между загрузками от 8 часов и более. Диапазон определяется габаритами устройства; наиболее известные агрегаты такого типа, от торговой марки Ziehbart допускают интервалы между загрузками в 18 часов. Это существенно повышает удобство эксплуатации данного вида оборудования.
Существенно снижается количество образуемой золы, поскольку процесс сжигания в данном оборудовании производится практически полностью.
В связи с более полным сгоранием заметно снижаются и выбросы дыма в окружающую среду, что делает пиролизные устройства достаточно экологичными.

Останавливаясь на агрегатах пиролизного исполнения, следует отметить, что для их надежной эксплуатации пригодно сырье только с пониженной влажностью. В противном случае конденсат, откладываясь на внутренних поверхностях, не только нарушит стабильность процесса пиролиза, но и приведет к ускоренному износу металлических деталей оборудования. Наиболее современные конструкции пиролизных котлов все-таки снабжаются электронными, а не механическими регуляторами дутья, в связи с чем потребуется источник электроэнергии (хотя бы генератор).

Принцип и схема

Принципиально схема работы твердотопливного котла состоит из следующих узлов.

Наружный цилиндр, являющийся одновременно и корпусом.
Внутренний цилиндр, размещенный коаксиально первому (зазор между ними определяет количество одновременно нагреваемой воды).
Топка, находящаяся в нижней части внутреннего цилиндра.
Телескопический распределитель, который, при своем периодическом перемещении вниз, инициирует горение очередного слоя топлива.
Система воздухоподводящих и воздухоотводящих труб.
Автомат переключения вида используемого горючих материалов.
Контрольно-регулирующая и измерительная аппаратура.
