Выключатель нагрузки

Выключатель нагрузки – это электрическое устройство, предназначенное для коммутации сетей в нормальных рабочих условиях, а также отключения участка сети в нештатной ситуации или для проведения плановых работ. Устройство оснащено дугогасительной камерой, обеспечивающей безопасный процесс передачи электроэнергии и гашения искр, образующихся при формировании электрической дуги.

Основные функции выключателей нагрузки

Выключатель нагрузки внешне похож на небольшой рубильник. Отключение питания производится вручную оператором. По функционалу, выключатели нагрузки принадлежат к устройствам, находящимся в промежуточном звене между ручным разъединителем питания и функциональной автоматикой, используемой для оперативного отключения сверхтоков в момент перегрузки на линии.
Купить выключатель нагрузки в Бресте может понадобиться для выполнения ряда задач:

• коммутация электрических линий и силовых трансформаторов при номинальных значениях напряжения;
• подключение дополнительных нагрузок, не нуждающихся в защите от сверхтоков короткого замыкания;
• для защиты от сверхтоков короткого замыкания при установке предохранителей плавкого типа.

Сфера применения

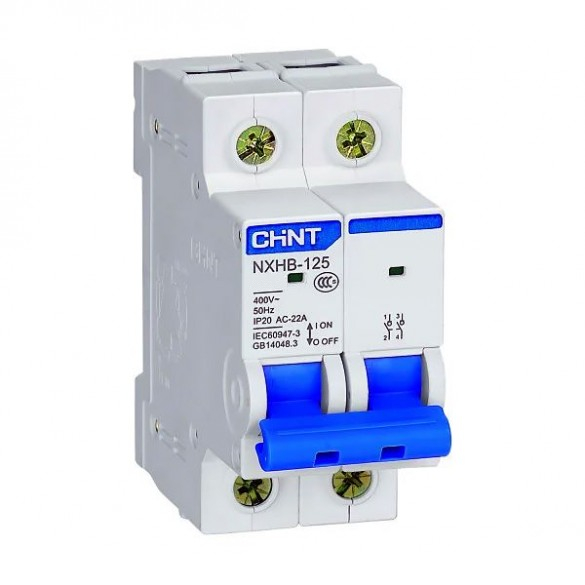

Выключатели нагрузки устанавливают на маломощных сетях и высоковольтных линиях с номинальным напряжением, не превышающим 400-600А. На входах сетей жилых частных и многоквартирных домов устанавливают компактные устройства до 100А. Внешне они похожи на защитную автоматику. Мощные установки используют для коммутации сетей:

• кухонь в зонах общественного питания;
• грузоподъемных установок;
• систем кондиционирования и принудительной вентиляции воздуха;
• конвейерных лент;
• автоматических моек;
• осветительных сетей;
• сушильных шкафов.

Конструкционные особенности и способ работы

Основные конструктивные отличия прибора включают:

• дугогасительную камеру;
• установку усиленных групп контактов с увеличенным сроком службы;
• быстрое обесточивание подключенной ветки с помощью оперативного размыкания контактной группы.

Конструкция включает трехполюсный разъединительный механизм со следующими рабочими узлами:

• ножки на подвижном механизме пружинного типа;
• камеру гашения электродуги со стационарными контактами;
• ручной управляющий механизм, либо электромагнитный привод для дистанционного управления;
• опорную изолированную раму;
• ножи заземления.

Все три полюса разъединяющего прибора соединены с подвижной пружиной и дуговой камерой. При подаче питания пружинный механизм начинает сжиматься, а при прерывании разжиматься. При активации выключателя происходит смыкание контактов дугогасительной камеры, а затем ножей основного соединения. При отключении питания алгоритм меняется на обратный.

Классификация

Выключатели нагрузки классифицируют преимущественно по способу гашения дуги. Разделяют выключатели следующих типов:

• автогазовые – подавление электрической дуги в момент ее образования происходит с помощью активации полиамидной вкладки, размещенной внутри камеры. Активация происходит при нагреве контактов. Данный способ гашения является самым распространенным;
• элегазовые – подавление электродуги при помощи активации вкладки с шестифтористой серы с добавлением дополнительных газов;
• автопневматические – гашение производится сильным воздушным потоком, активируемым пружинным механизмом;
• вакуумные – расположенные в вакуумной камере контакты гасят электродугу при ее возникновении;
• Электромагнитные – в момент образования дуги срабатывает электромагнит, в результате чего сбивается ее направление и дуга гаснет.

При выборе разъединяющего устройства учитывают способ гашения электродуги, а также следующие технические характеристики:

• параметры номинального и максимального напряжения;
• силу номинального, а также сквозного тока;
• показатели тока электродинамической и термической стойкости.

Выбор параметров зависит от типа расположения выключателя, параметров сети, способа коммутации и типа исполнения. Устройства используют как в бытовых целях, так и на производстве.
