Конденсаторная установка: назначение, устройство и применение
Конденсаторная установка — это оборудование, предназначенное для компенсации реактивной мощности в электрических сетях. Она позволяет повысить эффективность работы электросети, снизить потери электроэнергии и улучшить качество электропитания. В современном энергоснабжении такие установки являются важным элементом в системах энергоменеджмента, особенно на промышленных предприятиях, в офисных зданиях, торговых центрах и энергетических объектах.
Зачем нужна конденсаторная установка
Электрооборудование с индуктивной нагрузкой (электродвигатели, трансформаторы, насосы, системы вентиляции) потребляет не только активную, но и реактивную мощность. Реактивная мощность не выполняет полезной работы, но создаёт дополнительную нагрузку на сеть. Это приводит к:
- перегрузке кабельных линий и трансформаторов;
- увеличению потерь энергии;
- снижению напряжения у потребителей;
- дополнительным расходам на оплату электроэнергии (в том числе штрафам за низкий коэффициент мощности).
Конденсаторные установки помогают уравновесить реактивную составляющую, выравнивая коэффициент мощности и снижая нагрузку на сеть.
Принцип работы
Установка состоит из одного или нескольких конденсаторов, подключённых к сети. Конденсаторы обладают ёмкостной реактивностью, которая компенсирует индуктивную реактивность от нагрузки. В результате ток, протекающий по сети, уменьшается, а cos φ (коэффициент мощности) приближается к единице.
Когда cos φ высокий (например, 0,95 и выше), электрическая сеть работает более эффективно, а расходы на электроэнергию снижаются.

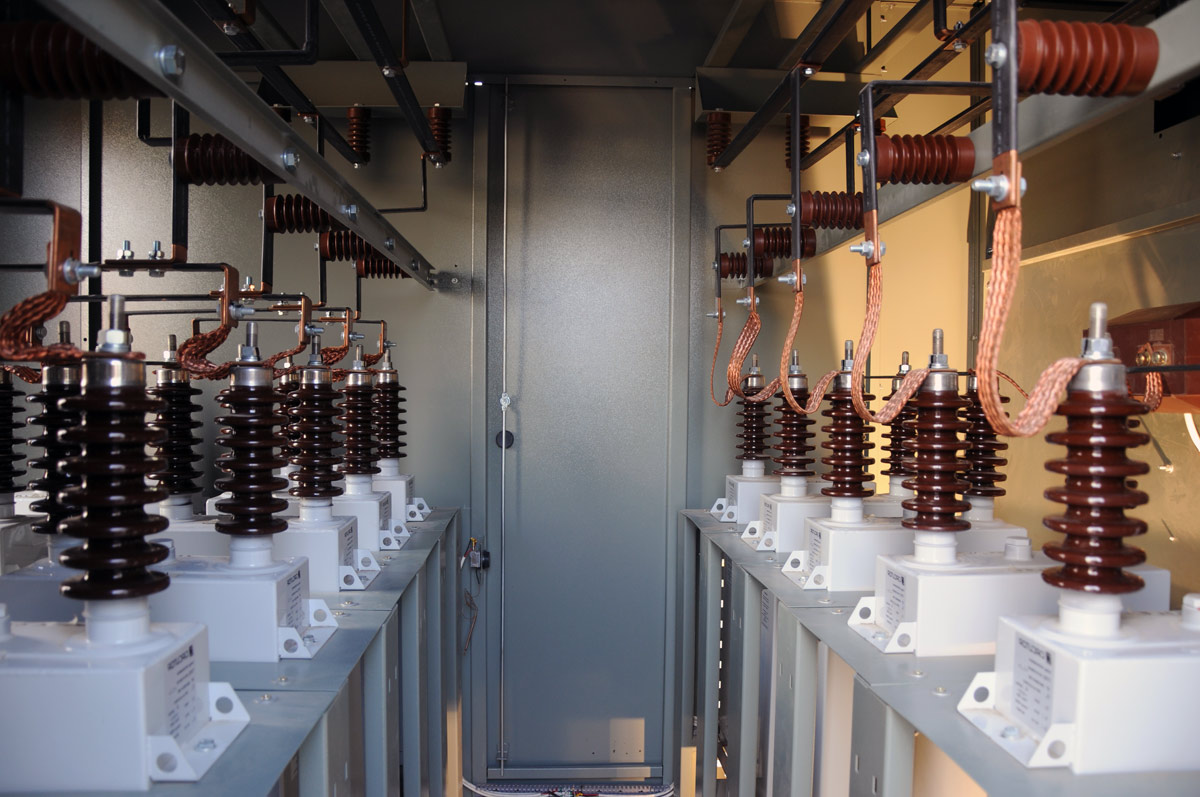

Устройство конденсаторной установки

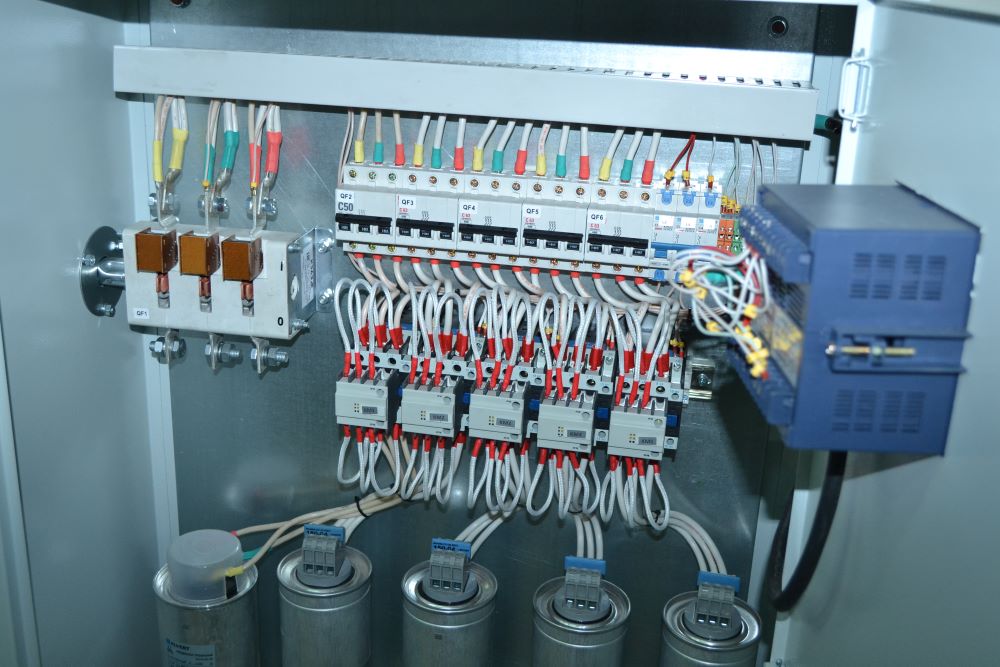

Стандартная конденсаторная установка включает:
- Конденсаторы — основные элементы, создающие ёмкостную реактивную мощность.
- Автоматический регулятор реактивной мощности — контролирует уровень компенсации и подключает/отключает ступени.
- Контакторные или тиристорные блоки — осуществляют коммутацию ступеней.
- Предохранители или автоматические выключатели — защищают оборудование от перегрузок и коротких замыканий.
- Система охлаждения и вентиляции (при необходимости).
- Корпус или шкаф — для размещения всех компонентов с соблюдением стандартов безопасности.
Виды установок
В зависимости от условий эксплуатации и особенностей нагрузки, конденсаторные установки делятся на:
- Стационарные (фиксированные):
Используются при постоянной нагрузке. Конденсаторы подключаются один раз и работают без регулирования. - Автоматические (ступенчатые):
Подключение и отключение ступеней происходит автоматически в зависимости от текущего значения реактивной мощности. Это наиболее распространённый и универсальный тип. - Тиристорные (быстродействующие):
Применяются там, где требуется очень быстрая компенсация (например, в сетях с часто меняющейся нагрузкой). Обеспечивают точную регулировку без задержек.
Области применения
- Промышленные предприятия с большим количеством электродвигателей и трансформаторов
- Коммерческая недвижимость — ТЦ, БЦ, отели
- Объекты ЖКХ — насосные станции, котельные
- Энергетика и подстанции — как элемент регулирования и стабилизации напряжения
- Сельское хозяйство — насосные и оросительные установки
Эффекты от использования
Правильно подобранная и настроенная конденсаторная установка обеспечивает:
- снижение потерь в кабелях и трансформаторах;
- уменьшение общей нагрузки на сеть;
- повышение коэффициента мощности;
- стабилизацию напряжения;
- снижение затрат на оплату электроэнергии.
В некоторых случаях установка позволяет избежать дорогостоящей модернизации электросети за счёт высвобождения мощности.
Обслуживание и надёжность
Конденсаторные установки требуют регулярного технического обслуживания: проверка состояния конденсаторов, очистка от пыли, тестирование системы управления. При корректной эксплуатации срок службы оборудования может достигать 10–15 лет.
Заключение
Конденсаторная установка — это эффективное и надёжное средство оптимизации работы электрических сетей. Она позволяет снизить энергопотери, освободить мощности, избежать штрафов и продлить срок службы оборудования. Внедрение такой установки — оправданное решение как с технической, так и с экономической точки зрения, особенно в условиях постоянно растущих требований к энергоэффективности.
