В статье «Замена электропроводки в старом доме» я рассказал о том, как полностью заменить электропроводку. Всю новую проводку мы сводили в одно место в коридоре. Там уже находился металлический встроенный электрощит со счётчиком и вводным автоматом. Ниже этого щита мы и разместили электрощит с автоматами.
Провода к щитку мы проложили в штробе сбоку от счётчика. Выдолбили место под щит на двенадцать модулей. Завели в корпус щитка кабеля и приморозили его алебастром. После застывания алебастра корпус электрощита заделали гипсовой штукатуркой.
Как подобрать электрощит
Сейчас мы рассмотрим несколько общих правил по выбору электрощита. Сразу оговорюсь – я не сторонник покупки электрощитов на рынках и магазинчиках типа «Всё для стройки». Я их покупаю либо в проверенных магазинах, либо через интернет у производителей.
Электрощит лучше покупать с небольшим запасом модулей. У Вас всегда должна быть возможность маневра в большую сторону. Мы, например, когда просчитывали замену проводки, планировали щит на восемь модулей. Установили на двенадцать. В процессе сборки щита пожалели, что не купили на шестнадцать модулей.
Старайтесь не экономить на щите. Дешёвый щит – дешёвая пластмасса. Со временем может пожелтеть и стать хрупкой. Также производителями дешёвых щитов не учитываются такие качества щита как: самозатухание и слабая дымность.
Щиты от именитых производителей уже заточены под грамотную, удобную и безопасную кабельную разводку внутри них. Недорогой щиток, купленный на рынке, наверняка придётся тюнинговать и доукомплектовывать.
Устройство электрощита
Изначально в нашем щитке планировалась установка одного УЗО и шести автоматов. И то, заказчик недоумевал, для чего на две комнаты и кухню шесть автоматов. Раньше всё работало от двух пробок.
Объясняю ему: раньше не было кондиционера, вместо старой газовой колонки был куплен бойлер, стиралка подключалась через удлинитель в комнате вместе с телевизором. Плюс, в ванной стоял новенький, ещё не подключенный душевой бокс с подсветками, радио и другими примочками. И куда то надо подключить пару десятков розеток и десяток лампочек.
В итоге решили так: три автомата отдаём на розетки и освещение, и четыре автомата на бойлер, душ, кондиционер и стиральную машину.
Над автоматами верховодит УЗО. Устройство Защитного Отключения или дифференциальное реле (дифреле). Отключает всё при малейшей попытке электрического тока уйти на сторону или на Ваши руки. Крайне необходимая штука в Вашем щитке.

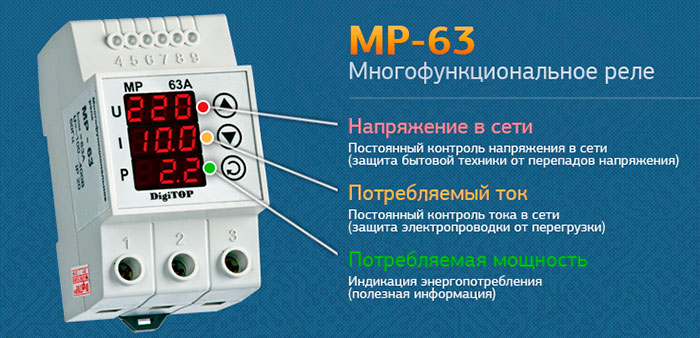

Над всем этим стоит реле напряжения. Контролирует входящее напряжение. Подпрыгнула у Вас в сети напруга, допустим, до 260В. Клац! Реле выключило всю технику. Упало напряжение ниже 250В. Клац! Включило. Так же всё происходит и по нижнему пределу.
